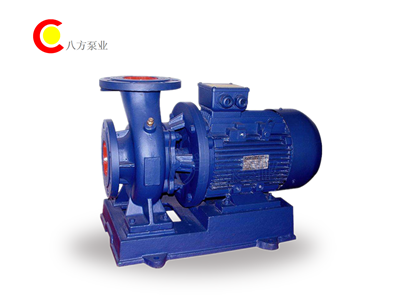

ISWB离心泵详细介绍
1 . .结构紧凑，该系列泵为卧式结构，机泵一体、外型美观、占地面积少，与普通卧式泵比较，占地面积减少30%。如采用IP54户外电机则无需泵房，可置于户外使用。
2.运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有动静平衡，运行时无振动、低噪音，延长了轴承的使用寿命，使用环境。

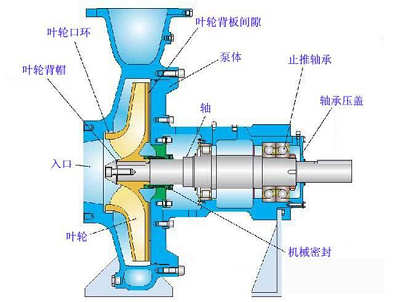

3.轴封采用机械密封，动、静环由硬质合金制成，耐磨损、无泄漏、使用寿命长。
4. 采用水力模型，具有效率高，性能好等特点
5. 结构泵体下侧设有放水孔，进、出口法兰设有取压孔，能确保泵的正常使用和维护。
6. 该系列卧式泵进口为水平方向，出口为垂直向上结构，便于管路布置。
1.ISW型卧式离心泵，供输送清水及物理化学性质类似清水的其它液体之用。适用干工业和城市给排水。高层建
筑增压送水、船用、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环及设备配套。使用介质温度不 高于 85℃C。
2. ISWR型卧式热水循环泵适用于能源、治金、木材加工、化工、纺织、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房采暖循环等场合。使用温度 不高于 120℃。
3.ISVWH型卧式化工离心泵适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等行业输送有腐蚀性的液体。使用温度-20～ 105℃。
4.ISWY型卧式防爆油泵适用于石油、轻纺、化工、机械等行业输送易燃、易爆液体，被输送介质温度不 高于 120℃。
5. ISWHY型卧式不锈钢防爆型化工离心泵，适用于输送易燃、易爆性化工液体。
6.ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型卧式低转速离心泵，适应环境噪声要求较高的场合，尤其适用空调系统冷冻水、冷却水循环及末端增压。
|
泵型号 |
流量 |
扬程 （m） |
效率 （%） |
转速 （r/min） |
电机功率 （kw） |
汽蚀余量 （m） |
|
|
（m 3 /h） |
（l/s） |
||||||
|
15-80 |
1.5 |
0.42 |
8 |
34 |
2800 |
0.18 |
2.3 |
|
20-110 |
2.5 |
0.69 |
15 |
34 |
2800 |
0.37 |
2.3 |
|
20-160 |
2.5 |
0.69 |
32 |
25 |
2900 |
0.75 |
2.3 |
|
25-110 |
4 |
1.11 |
15 |
42 |
2900 |
0.55 |
2.3 |
|
25-125 |
4 |
1.11 |
20 |
36 |
2900 |
0.75 |
2.3 |
|
25-125-A |
3.6 |
1.0 |
16 |
35 |
2900 |
0.55 |
2.3 |
|
25-160 |
4 |
1.11 |
32 |
32 |
2900 |
1.5 |
2.3 |
|
25-160A |
3.7 |
1.03 |
28 |
31 |
2900 |
1.1 |
2.3 |
|
32-125 |
5 |
1.39 |
20 |
44 |
2900 |
0.75 |
2.3 |
|
32-125-A |
4.5 |
1.25 |
16 |
43 |
2900 |
0.5 |
2.3 |
|
40-100 |
6.3 |
1.75 |
12.5 |
54 |
2900 |
0.55 |
2.3 |
|
40-100A |
5.6 |
1.56 |
10 |
52 |
2900 |
0.37 |
2.3 |
|
40-125 |
6.3 |
1.75 |
20 |
46 |
2900 |
1.1 |
2.3 |
|
40-125-A |
5.6 |
1.56 |
16 |
45 |
2900 |
0.75 |
2.3 |
|
40-160 |
6.3 |
1.75 |
32 |
40 |
2900 |
2.2 |
2.3 |
|
40-160A |
5.9 |
1.64 |
28 |
39 |
2900 |
1.5 |
2.3 |
|
40-160B |
5.5 |
1.53 |
24 |
38 |
2900 |
1.1 |
2.3 |
|
40-200 |
6.3 |
1.75 |
50 |
33 |
2900 |
4.0 |
2.3 |
|
40-200A |
5.9 |
1.64 |
44 |
31 |
2900 |
3.0 |
2.3 |
|
40-200B |
5.3 |
1.47 |
36 |
29 |
2900 |
2.2 |
2.3 |
|
40-250 |
6.3 |
1.75 |
80 |
28 |
2900 |
7.5 |
2.3 |
|
40-250A |
5.9 |
1.64 |
70 |
28 |
2900 |
5.5 |
2.3 |
|
40-250B |
5.5 |
1.53 |
60 |
27 |
2900 |
4.0 |
2.3 |
|
40-100（I） |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
|
40-100（I）A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
|
40-125（I） |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
|
40-125（I）A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
|
40-160（I） |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
|
泵型号 |
流量 |
扬程 （m） |
效率 （%） |
转速 （r/min） |
电机功率 （kw） |
汽蚀余量 （m） |
|
|
（m 3 /h） |
（l/s） |
||||||
|
40-160（I）A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
|
40-160（I）B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
|
40-200（I） |
12.5 |
3.47 |
50 |
46 |
2800 |
5.5 |
2.3 |
|
40-200（I）A |
11.7 |
3.25 |
44 |
45 |
2900 |
4.0 |
2.3 |
|
40-200（I）B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
|
40-250（I） |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
|
40-250（I）A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
|
40-250（I）B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
|
40-250（I）C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
|
50-100 |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
|
50-100A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
|
50-125 |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
|
50-125-A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
|
50-160 |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
|
50-160A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
|
50-160B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
|
50-200 |
12.5 |
3.47 |
50 |
46 |
2900 |
5.5 |
2.3 |
|
50-200A |
11.7 |
3.25 |
44 |
45 |
2900 |
4.0 |
2.3 |
|
50-200B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
|
50-250 |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
|
50-250A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
|
50-250B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
|
50-250C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
|
50-100（I） |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
|
50-100（I）A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
|
50-125（I） |
25 |
6.94 |
20 |
68 |
2900 |
3.0 |
2.5 |
|
50-125（I）A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
|
50-160（I） |
25 |
6.94 |
32 |
63 |
2900 |
4.0 |
2.5 |
|
泵型号 |
流量 |
扬程 （m） |
效率 （%） |
转速 （r/min） |
电机功率 （kw） |
汽蚀余量 （m） |
|
|
（m 3 /h） |
（l/s） |
||||||
|
50-160（I）A |
23.4 |
6.5 |
28 |
62 |
2900 |
4.0 |
2.5 |
|
50-160（I）B |
21.6 |
6.0 |
24 |
58 |
2900 |
3.0 |
2.5 |
|
50-200（I） |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
50-200（I）A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
|
50-200（I）B |
21.8 |
6.06 |
38 |
55 |
2900 |
5.5 |
2.5 |
|
50-250（I） |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
50-250（I）A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
50-250（I）B |
21.6 |
6.0 |
60 |
49 |
2900 |
11 |
2.5 |
|
50-315（I） |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
50-315（I）A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
50-315（I）B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
50-315（I）C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
|
50-160（I）A |
23.4 |
6.5 |
28 |
62 |
2900 |
4.0 |
2.5 |
|
50-160（I）B |
21.6 |
6.0 |
24 |
58 |
2900 |
3.0 |
2.5 |
|
50-200（I） |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
50-200（I）A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
|
50-200（I）B |
21.8 |
6.06 |
38 |
55 |
2900 |
5.5 |
2.5 |
|
50-250（I） |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
50-250（I）A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
50-250（I）B |
21.6 |
6.0 |
60 |
49 |
2900 |
11 |
2.5 |
|
50-315（I） |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
50-315（I）A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
50-315（I）B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
50-315（I）C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
|
50-160（I）A |
23.4 |
6.5 |
28 |
62 |
2900 |
4.0 |
2.5 |
|
50-160（I）B |
21.6 |
6.0 |
24 |
58 |
2900 |
3.0 |
2.5 |
|
50-200（I） |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
50-200（I）A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
