三螺杆泵-3G三螺杆泵

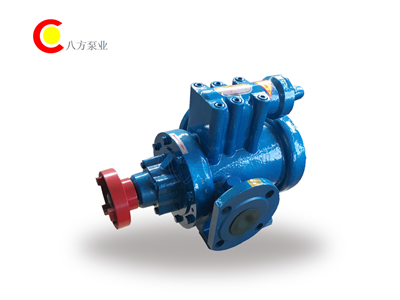

3G三螺杆泵

八方业的3G三螺杆泵型号规格_、效率高、压力高、寿命长!三螺杆泵广泛应用于石油、化纤、冶金、机械、电力、机床、船舶、玻璃、公路等各行各业。
供应商:北京八方泵业机械有限责任公司
电话:010-62227608 服务热线:400-600-4460

3G三螺杆泵详细介绍

3G三螺杆泵是一种螺杆式容积泵,主要是利用螺杆啮合的原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介质封闭在啮合腔内,沿螺杆轴向连续匀速地推至排出口,为系统提供稳定的压力。3G三螺杆泵适用于输送各种无腐蚀性油类及类似油和润滑性液体。输送液体的粘度范围一般为3.0~760mm2/S(1.2~100°E),高粘度介质可通过加温降粘后输送。其温度一般不过150℃。3G 三螺杆泵是具有良好吸入能力的容积式泵,适用于输送各种不     含固体颗粒,无腐蚀性油类及类似油的润滑性液体;输送液体粘度为3~760m2/s;温度不高于150℃,高于 150℃时,应提出特殊要求。 基于多年的实践经验,生产质量达到了高水平,只要安装合理,使用正确,可使泵的正常运转和使用寿命。投入运行时如出现故障和差错,我方建议整个系统按故障检查表逐项检查。首先检查现有操作条件是否与铭牌上的设计数据相符合。
3G三螺杆泵设备用途
用来输送温度≤150℃、粘度 3-760cSt、不含固体颗粒、无腐蚀性、具有润滑性能的 介质。
适用压力范围:0.6-6Mpa;适用流量范围:0.6-123m3/h。
主要应用于燃油输送、液压工程、船舶工程,石化及其他工业。
3G三螺杆泵设备应用范围
1、介质为直线连续输送、无搅拌、无脉动。
2、振动小,噪音低。
3、压力高、效率高。
4、结构简单、拆装方便。
5、体积小,重量轻。
6、磨损轻微,寿命长。


三螺杆泵的内部结构主要是由一根主动螺杆(简称主杆),两根从动螺杆(简称从杆)和包容三根螺杆的衬套组成。三根螺杆置于有三个互相平行孔的衬套内,主杆由轴承支承,主杆的径向力采用液压平衡,轴承只承受螺杆的自重及很少的剩余轴向力,而从杆则一端插入平衡套(平衡套既起平衡轴向力的作用,又起轴承的作用)
中等流量以上泵,衬套为一个单独的零件固定于泵体内,一般结构为卧式。改变泵体后可制成立式。
3G型三螺杆泵轴伸支承较小,应由原动机经弹性联轴器直联驱动,不得用皮带轮等会产生较大额外径向力的传动方式传动。
为了防止由于某种原因使管路阻力突然增加,以致使泵的压力高于允许值而损坏泵、原动机或管路系统,泵需配带安全阀或其他保护装置,限制泵的限制高压力。





型号
排出压力
P MPa
流量 Q
转速n
r/min
必需汽蚀余量 rm
效率η %
电动机
m3/h
L/min
功率kw
型号
25×4-46
1.0
0.8
13
1450
4
62
0.75
Y802-4
2.5
0.6
10
60.6
1.5
Y90L-4
1.0
2.0
33
2900
4.5
59.4
1.5
Y90S-2
2.5
1.6
26
69
3
Y100L-2

30×4-46
1.0
1.6
26
1450

4.5
63.5
1.1
Y90S-4
2.5
1.2
20
61
2.2
Y100L1-4
1.0
3.6
60
2900
60
2.2
Y90L-2
2.5
3.2
53
69
4
Y112M-2
36×4-46
1.0
2.8
46

1450

4.5
66
2.2
Y100L1-4
2.5
2.4
40
66.5
4
Y112M-4
1.0
6.5
108
2900
5
60.5
4
Y112M-2
2.5
6
100
72
7.5
Y132S2-2
42×4-46
1.0
4.8
80
1450
5
62
4
Y112M-4
2.5
4.2
70
73
5.5
Y132S1-4
1.0
10.5
175

2900

5.5
61
5.5
Y132S1-2
2.5
10
166
72
15
Y160M2-2
45×4-46
1.0
6.3
106

1450

5
70
3
Y100L2-4
2.5
5.9
99
74
7.5
Y132M-4
1.0
13.5
225

2900

5.5
60
7.5
Y132S2-2
2.5
13
217
75
15
Y160M2-2

60×4-46
1.0
15.5
255

1450

5
71.3
11
Y160M-4
2.5
14.5
245
74
15
Y160L-4
1.0
32
533

2900

5.5
63
18.5
Y160L-2
2.5
31.5
525
77
37
Y200L2-2
70×2-46
0.6
24
400

1450

5
71
7.5
Y132M-4
1.0
23.5
390
75
11
Y160M-4
1.6
22.5
370
76
15
Y160L-4

70×4-46
1.0
24.5
408

1450

5
72.5
18.5
Y180M-4
2.5
23.5
392
79
30
Y200L-4

80×2-46
0.6
36.5
608

1450

5
72
11
Y160M-4
1.0
35
594
75.5
18.5
Y180M-4
1.6
34.5
575
76.5
22
Y180L-4

80×4-46
1.0
37
617

1450

5.5
72
30
Y200L-4
2.5
35
590
78.1
45
Y225M-4
100×2-46
0.6
72.5
1208

1450

5
73
22
Y180L-4
1.0
71
1183
77
37
Y225S-4
1.6
60.5
1158
79
45
Y225M-4
100×4-46
1.0
72.5
1208
1450

5.5
73
55
Y250M-4
2.5
70
1165
78.5
75
Y280S-4

S100×3-27
0.6
72
1196

1450

6
62
22
Y180L-4
1.6
70
1160
72
55
Y250M-4
2.5
69
1145
74
75
Y280S-4
S120×3-27
0.8
123
2055

1450

6
74.5
55
Y250M-4
1.5
120
2010
76
90
Y280M-4
2.5
115
1920
78.5
132
Y315M-4

输送 40~150mm/s 的油类合适,允许按泵的高工作压力使用。 输送 40mm2/s 以下的油类,为保泵的流量及寿命应降压使用。
输送150mm2/s以上的油类,且进油管道过长,弯头过多,泵工作时如产生噪音或振动现象,则应考虑更换低一档转速的电机运转或缩短吸入管道,减少弯头。
