化工离心泵-IH化工离心泵

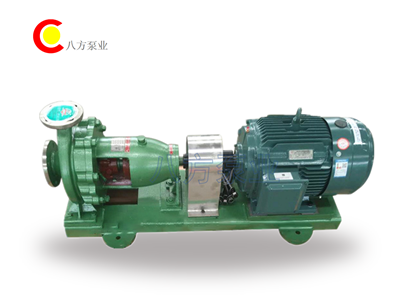

IH化工离心泵

IH化工离心泵是卧式单级单吸清水离心泵,供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。
供应商:北京八方泵业机械有限责任公司
电话:010-62227608 服务热线:400-600-4460

IH化工离心泵详细介绍

IH型泵通用性广,全系列工140种规格,但只用四种轴;同一规格的轴,轴承、轴封、叶轮紧固件等均能互换;全系列泵的悬价也只有四种。
泵转速分为2900和1450转/分两种。
性能如下: 2900转/分 1450转/分
_流量: 240立方米/小时 400立方米/小时  _总扬程: 125米 55米
_转速: 3500转/分(用于60调波电源时,叶轮直径所有减少)
_工作温度 160慑氏度
允许吸入管路压力 0.3MPa.泵的_使用压力1.6MPa



转速 =2900r/min    介质密度 =1000kg/m 3



转速 =1450r/min    介质密度 =1000kg/m 3

流量( m 3 /h

扬程( m

电机功

率( kw

汽蚀余量( m

效率( %

流量( m 3 /h

扬程( m

电机功

率( kw

汽蚀余量( m

效率( %

IH50-32-125

12.5

20

2.2

3.0

52

6.3

5

0.55

3.0

45

IH50-32-160

12.5

32

4

3.5

46

6.3

8

0.55

3.5

40

IH50-32-200

12.5

50

7.5

3.5

38

6.3

12.5

1.1

3.5

33

IH50-32-250

12.5

80

11

3.5

38

6.3

20

1.5

3.5

32

IH65-50-125

25

20

3

3.5

62

12.5

5

0.55

3.5

55

IH65-50-160

25

32

5.5

3.5

56

12.5

8

1.1

3.5

51

IH65- 4 0-200

25

50

11

3.5

52

12.5

12.5

1.5

3.5

46

IH65-40-250

25

80

18.5

3.5

50

12.5

20

3

3.5

43

IH65-40-315

25

125

30

3.5

44

12.5

32

4

3.5

37

IH80-65-125

50

20

5.5

4.0

68

25

5

1.1

4.0

64

IH80-65-160

50

32

11

4.0

65

25

8

1.5

4.0

62

IH80-50-200

50

50

15

4.0

63

25

12.5

2.2

4.0

57

IH80-50-250

50

80

30

4.0

54

25

20

5.5

4.0

51

IH80-50-315

50

125

37

4.0

56

25

32

5.5

4.0

51

IH100-80-125

100

20

11

4.5

73

50

5

1.5

4.5

70

IH100-80-160

100

32

15

4.5

73

50

8

2.2

4.5

65

IH100-65-200

100

50

30

4.5

71

50

12 . 5

5.5

4.5

64

IH100-65-250

100

80

45

4.5

70

50

25

7.5

4.5

64

IH100-65-315

100

125

45

4.5

67

50

32

11

4.5

62

IH125-100-200

200

50

55

5

65

100

12.5

11

5.0

60

IH125-100-250











100

25

15

5.0

72

IH125-100-315











100

32

15

5.0

72

IH125-100-400











100

50

30

5.0

55

IH150-125-250











200

20

18.5

6

77

IH150-125-315











200

32

30

6

75

IH150-125-400











200

50

45

6

75

IH200-150-250











400

20

37

7

74

IH200-150-315











400

32

45

7

79

IH200-150-400











400

50

75

7

78

◆注:型号规格可根据客户需求进行调整




1、 泵应水平安装在混凝土基础上;

2、 泵的进、出口管道应有支撑,重量不得由泵来承受;

3、 安装高度不得_过泵的汽蚀余量的要求;

4、 安装时,应谨慎操作,严防工具和杂物掉入泵体内;

5、 安装安毕,应用手盘动联轴器,转动轻松自如为合格;

6、 开机关按转向标志校对泵的转向;

7、使用过程中,经常检查泵和电机,发现异常的噪音或升温,应立即停机检修。



1、按基础尺寸做好混凝土基础,同进予埋好地脚螺栓;

2、在安装前应对泵和电机进行检查,各部分应无损,泵内应无杂物;

3、将机组放在基础上,在底板和基础之间放成对楔垫,通过调整楔垫,找正泵的水平。调好后, 拧紧地脚螺栓;

4、  泵的吸入、吐出管路另设支架支承;

5、  安装完毕,_后用手转动联轴器,检查有无擦碰现象,转动轻松、均匀无串动现象则安装结束;

6、  为防止杂物进入泵内,在进口处应设过滤器,过滤面积应大于管路截面积3~4倍;

7、  扬程高的泵在出口管路上还应该安逆止阀,以防突然停机的水锤破坏;

8、__泵的安装高度符合泵的汽蚀余量,并考虑管路损失及介质温度。




故     障

原      因



打不出液体

吸入管内有空气

重新灌注液体或排空气体

吸放管漏气

检查吸入管路

泵内灌注液体不足

重新灌注液体

吸入管路有杂物堵塞

 清理堵塞杂物

泵反转

调整转向

吸上高度太高

降低安装高度

流量不足

叶轮损坏

更换叶轮

转速不够

检查电机和供电线路

管路内有杂物堵塞

清理堵塞物

功率过大

输送介质比重过大

降低粘度或增加灌注压力

泵轴线与电机轴线误差过大

重新调整

有机械磨擦

检查何处磨擦,进行检修

扬程不足

输送介质内有空气

重新灌注液体或排空气体

叶轮损坏

更换叶轮

转速不够

检查电机和供电线路

输送介质比重过大

降低粘度或增加灌注压力

泵组振动

泵轴线与电机轴线误差过大

重新调整

吸上高度大,产生气蚀

降低安装高度

有机械磨擦

检查何处磨损,进行检修

轴端渗漏及密封渗漏

轴端卡环间隙过大,卡环松

调整卡环螺钉

吸上高度太高,产生气蚀

降低安装高度

机械密封动、静环磨损,弹簧压力小

理换磨损材料,调整弹簧

机械密封动、静环吻合不好

调整动、静环



1、  开车前应将泵内灌满输送的液体(如是在吸上的情况)关闭出口闸阀接好电源;

2、接通电源,正确按指示牌方向检查泵的转向是否正确;

3、机组试动转5~10分钟,如无异常现象可投入运行;

4、停机时,应先将出口的闸阀关闭,然后再切断电源;

5、拆卸时首先 维修及保养用清水冲洗泵体直到泵体内腐蚀性的介质_洗干净;

6、更换泵机配件时,不得用尖物、硬物重击泵零件,应用软木布包木头轻击,拆下的零部件应轻放,密封面朝上。
