AY离心油泵-AY离心油泵

AY离心油泵

AY离心油以其可靠的质量和性能的完善赢得广大用户的心,八方泵业_为您提供AY型离心油泵。
供应商:北京八方泵业机械有限责任公司
电话:010-62227608 服务热线:400-600-4460

AY离心油泵详细介绍


AY型油泵系列是在老Y型油泵系列的基础上进行改造并重新设计的,具有以下特点:
轴承体部件将原来的35、50、60轴承体分别用45、55、7轴承体代替,提高了可靠性;
水力过流部位采用了效率高节能泵的水力模型,平均比老 Y 型油泵的效率高5-8%;
为保持继承性,AY 型油泵的结构型式、安装尺寸、性能参数范围保持与Y型油泵相同 便于老装置更新换代;
零部件通用化程度高。通标件为几个系列产品共用;
选材精练,主体以ⅡⅢ类材料为主。轴承体等零件增加为铸钢、铸铁两种,为寒冷地区、露天使用、船用提供了有利条件;
轴承有空气冷、风扇冷、水冷三种,根据泵的不同使用温度选用。其中风扇冷尤为适用于缺水或水质差的地区。
性能范围:     流量 Q=2.5~600m²/h          扬程 H =30~330m
                     温度 t= -45 ~ 420℃
AY 型油泵可用在石油精制、石油化工和化学工业及其它地方输送不含固体颗粒的石油、液化石油气和其它介质。
型号说明∶      50AYⅡ 60X2B                     250AYSⅢ150C
50.250-吸入口径(mm)A-初次改造  Y-离心油泵  S-初级叶轮为双吸 Ⅱ.Ⅲ-过流部分零件材料代号 I-类为 HT250. Ⅱ-类为ZG230-450.Ⅲ -类为ZG1Cr13Ni   60.150单级扬程(m)  2-级数   B.C-叶轮切割次数,顺序以A. B
……表示

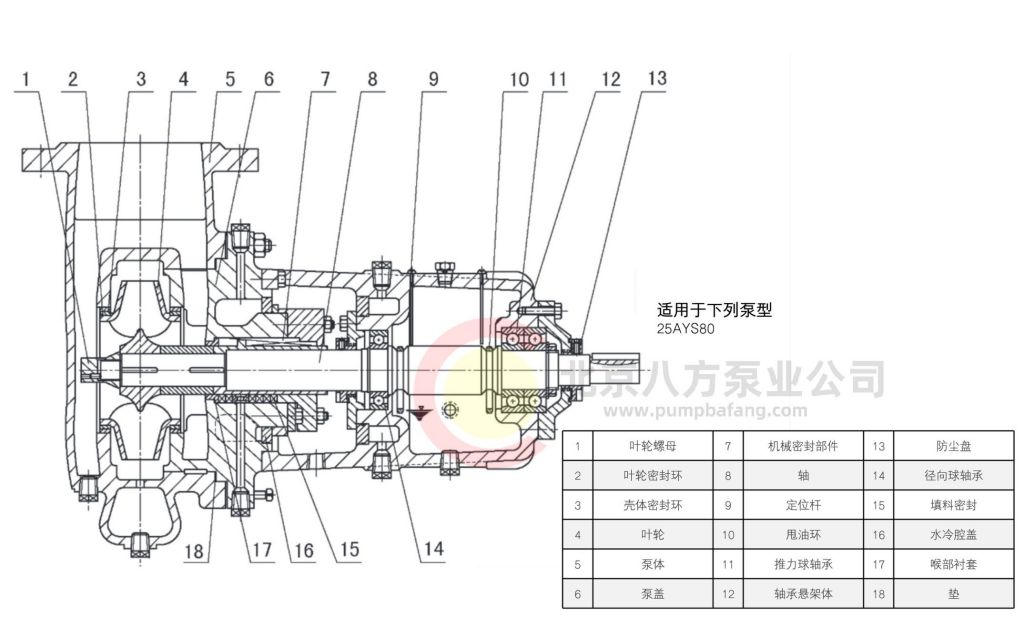

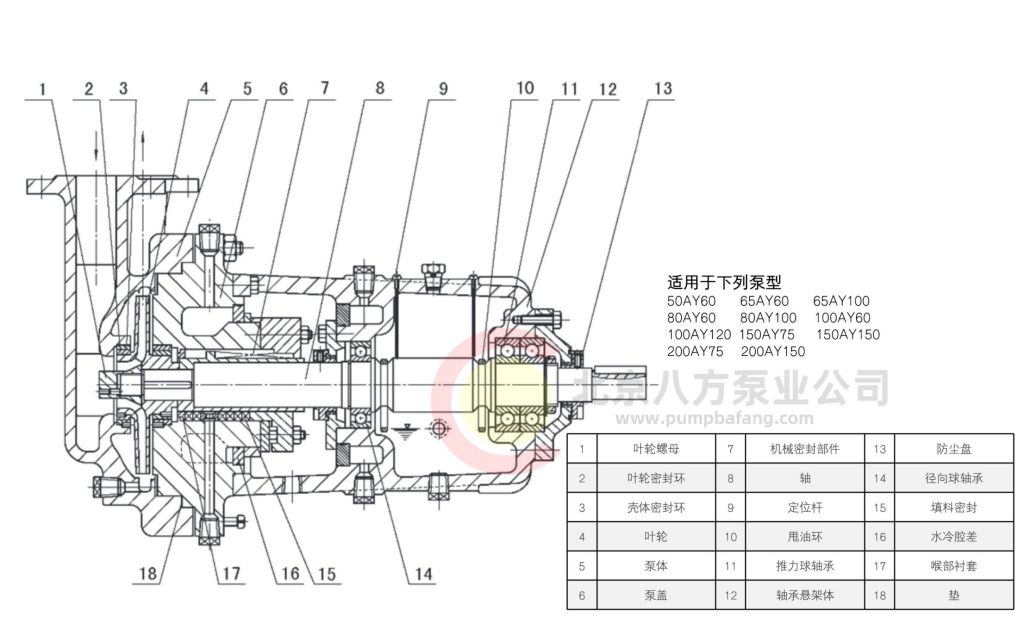

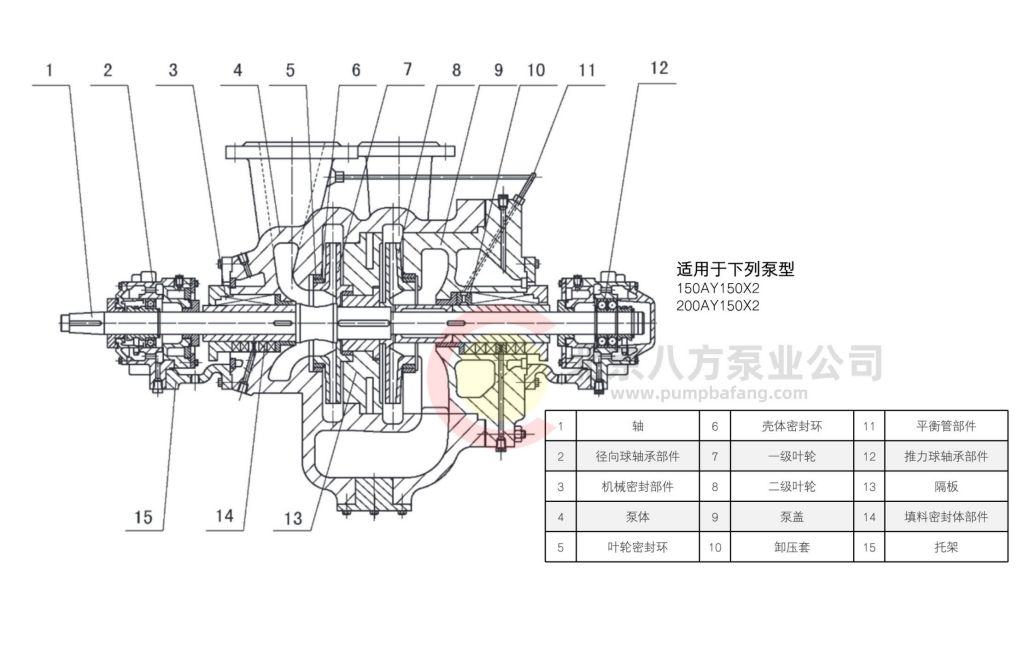

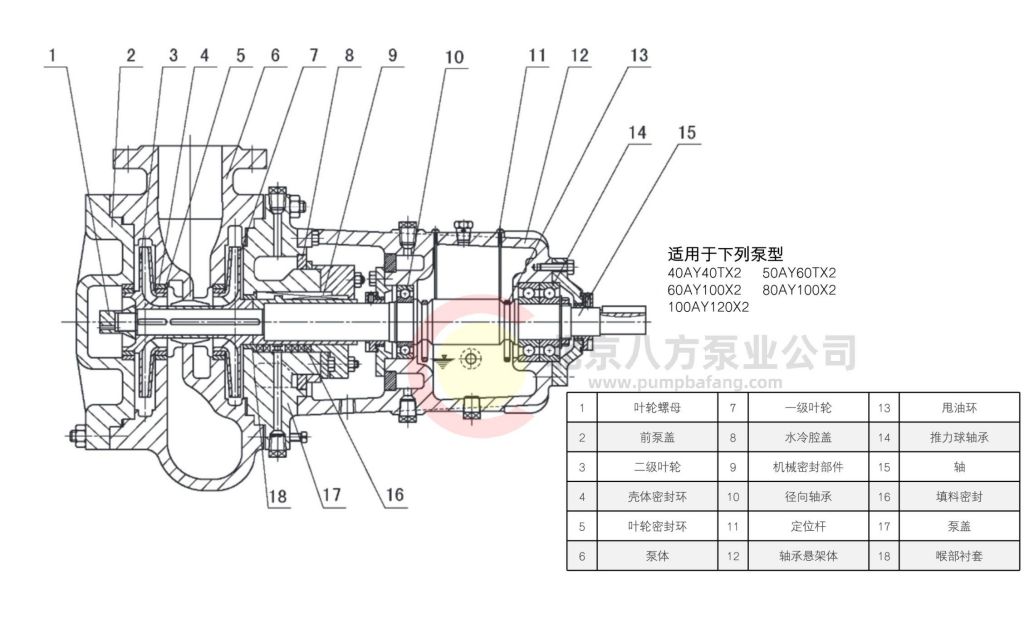

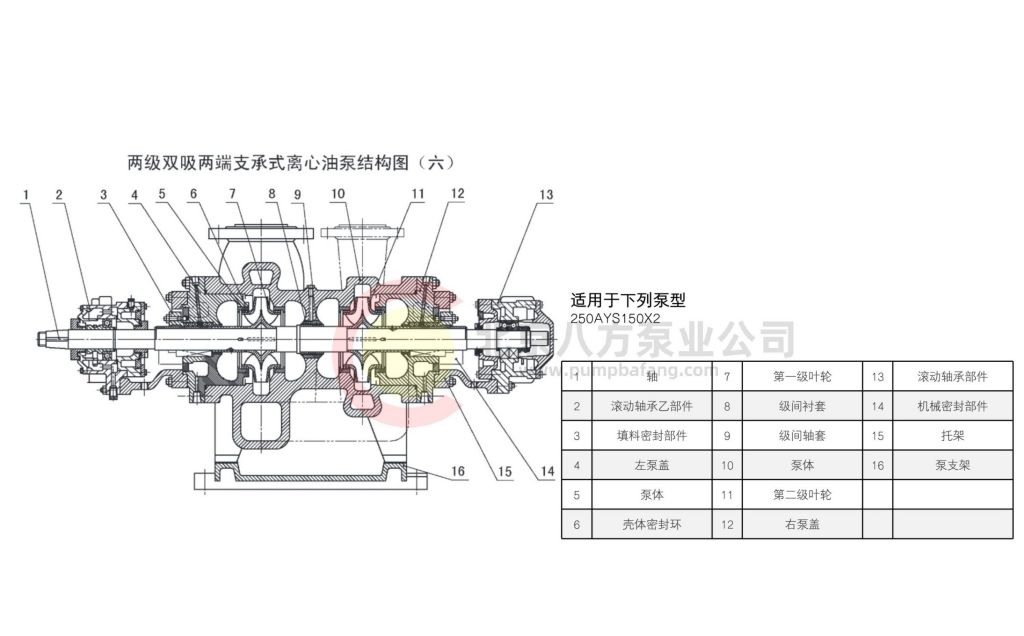

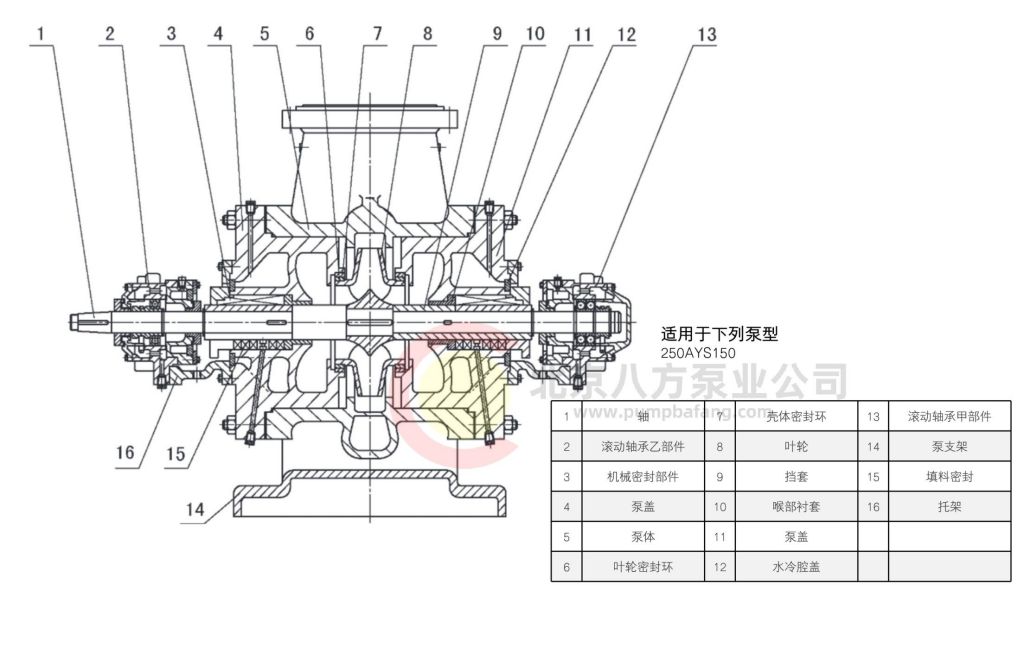

我公司生产的 AY型油泵分为单级单吸和两级单吸悬臂式 单级双吸悬臂式。单级双吸和两级双吸两端支承式、两级单吸两端支承式等结构型式 结构型式如图。
壳体径向剖分,其安装方式为水平中心线支承。特别适用干输送高温高压以及易燃、易爆或有毒的液体。 泵的吸入口法兰和排出口法兰均铸在泵体上,且均垂直朝上。轴封腔(填料函)和泵盖是铸成一体的,它可装填料密封及平衡型、波纹管型、串联型机械密封,轴封腔外面铸有可供选择的水冷腔夹套,水冷腔的配备是特别提出要求或当输送介质为水的温度高于 66℃及炭氢化合物温度高于 120℃时用。
叶轮为整体铸造,且经静平衡。泵轴向力主要靠叶轮平衡孔来平衡。
轴承体装有一套径向球轴承和一组背对背安装的推力球轴承,其轴承采用甩油环稀油润滑,轴承体外表面铸有散热片,可为空气冷(T<120℃)还可选用风扇冷却(T=120-260℃)和水冷却(T=260℃- 420℃)。 为了泵检修时不必拆卸吸入或排出管路很容易地拆出叶轮、轴、轴承、轴封等零部件,AY型油泵采用挠性膜片式加长联轴器部件。
根据输送工况的需要,将泵的垂直吸入改为轴向水平吸入。(性能不变)。泵型号表示方法为 □□P表示为轴向水平吸入结构。



型号

流量

扬程

转速

效率

汽蚀余量

轴功率

配带电机

泵重

附注

Q

H

n

η

M

kw





kg

m3/h

m

r/min

%





型号

功率



40AY40X2

6.25

80

2950

31

2.7

4.4

YB132S2-2

7.5

163



40AY40X2A

5.85

70

2950

31

2.7

3.6

YB132S1-2

5.5



40AY40X2B

5.4

60

2950

31

2.5

2.85

YB112M-2

4



40AY40X2C

4.9

50

2950

31

2.5

2.17

YB100L-2

3



50AY60

12.5

70

2950

42

2.9

5.67

YB132S2-2

7.5

130



50AY60A

11.2

53

2950

39

2.9

4.1

YB132S1-2

5.5



50AY60B

9.9

39

2950

37

2.8

2.8

YB112M-2

4



50AY60X2

12.5

120

2950

37

2

11

YB160M2-2

15

210



50AY60X2A

12

105

2950

36

2

9.5

YB160M2-2

15



50AY60X2B

11

90

2950

35

1.9

7.7

YB160M1-2

11



50AY60X2C

10

76

2950

35

1.7

6

YB160M1-2

11

170



65AY60

25

60

2950

56

3.1

7.3

YB160M1-2

11

170



65AY60A

22.5

49

2950

54

2.8

5.6

YB132S2-2

7.5



65AY60B

20

37.5

2950

52

2.5

3.9

YB132S1-2

5.5



65AY100

25

110

2950

47

3

15.9

YB180M-2

22

190



65AY100A

23

92

2950

46

2.9

12.5

YB160L-2

18.5



65AY100B

21

73

2950

44

2.9

9.5

YB160M2-2

15



65AY100X2

25

205

2950

48

2.8

29.1

YB225M-2

45



65AY100X2A

23

178

2950

47

2.7

23.7

YB200L2-2

37

310



65AY100X2B

22

154

2950

46

2.7

20.1

YB200L1-2

30



65AY100X2C

20

130

2950

45

2.6

15.7

YB180M-2

22



80AY60

50

60

2950

62

3.2

13.2

YB160L-2

18.5

200



80AY60A

45

49

2950

61

3

9.9

YB160M2-2

15



80AY60B

40

38

2950

60

3

6.9

YB160M1-2

11



80AY100

50

104

2950

59

3.1

24

YB200L2-2

37

220



80AY100A

45

85

2950

56

3

18.6

YB200L1-2

30



80AY100B

40

76

2950

54

2.9

15.3

YB180M-2

22



80AY100X2

50

200

2950

57

3.6

47.8

YB280S-2

75

380



80AY100X2A

47

175

2950

55

3.5

40.7

YB280S-2

55



80AY100X2B

43

153

2950

53

3.3

33.5

YB250M-2

45



80AY100X2C

40

125

2950

51

3.3

26.7

YB225M-2

37<, o:p>



100AY60

100

63

2950

72

4

23.8

YB200L2-2

37

220



100AY60A

90

49

2950

71

3.8

16.9

YB200L2-2

30



100AY60B

79

38

2950

67

3.5

12.2

YB160L-2

18.5



100AY120

100

123

2950

66

4.3

50.6

YB280S-2

75

320



100AY120A

93

108

2950

62

4

44.1

YB280S-2

75



100AY120B

85

94

2950

62

3.8

35.5

YB1250M-2

55



100AY120C

79

75

2950

59

3.6

27.5

YB200L2-2

37



AY120X2

100

240

2950

61

4.5

107.2

YB315M2-2

160

500



AY120X2A

93

205

2950

60

4.3

86.6

YB315M1-2

132

500



AY120X2B

86

178

2950

59

4.2

70.7

YB315S-2

110

500



AY120X2C

79

150

2950

58

4.1

55.7

YB280S-2

75

500



150AY75

180

80

2950

75

3.9

52.3

YB280S-2

75

290



150AY75A

160

66

2950

74

3.8

38.9

YB250M-2

55

290



150AY75B

145

46

2950

73

3.6

24.9

YB200L2-2

27

290



150AY150

180

157

2950

69

3.6

111.6

YB315M2-2

160

600



150AY150A

168

137

2950

68

3.3

92.2

YB315M1-2

132

600



150AY150B

155

116

2950

67

3.2

73.1

YB315S-2

110

600



150AY150C

140

94

2950

65

3.1

55.5

YB280S-2

75

550

高压电机也可

150AY150X2

180

300

2950

67

3.6

219.5

YB355L-2

315

1500



150AY150X2A

167

258

2950

65

3.2

180.5

YB355S4-2

250

1500



150AY150X2B

155

222

2950

62

3

151.1

YB355S3-2

220

1500



150AY150X2C

140

181

2950

60

2.9

115

YB315M2-2

160

1500



200AY75

300

75

2950

79

5.5

77.6

YB315S-2

110

275



200AY75A

260

60

2950

78

5.5

54.5

YB280S-2

75

275



200AY75B

225

45

2950

77

5.5

35.8

YB250M-2

55

275



200AY150

300

150

2950

76

4.7

161

YB355S3-2

220

620

高压电机也可

200AY150A

270

137

2950

75

4.2

132

YB355S1-2

185

620



200AY150B

243

127

2950

73

3.8

115.1

YB315M2-2

160

620



200AY150C

219

112

2950

72

3.5

92.8

YB315M1-2

132

620



200AY150X2

300

300

2950

74

5.5

331.2

YB450M1-2

450

1400

6000V

200AY150X2A

287

270

2950

73

5.4

289

YB450S3-2

400

1400

6000V

200AY150X2B

270

239

2950

72

5.2

244

YB455S2-2

355

1400

6000V

200AY150X2C

247

195

2950

70

5

187.4

YB355S4-2

250

1400

高压电机也可

250AYS80

500

80

2950

82

6.5

132.8

YB355S1-2

185

450



250AYS80A

440

62

2950

81

6.5

91.7

YB315M1-2

132

450



250AYS80B

370

44

2950

80

6.5

55.4

YB280M-2

90

450



250AYS150

500

153

2950

79

4.8

264

YB450S1-2

351

1500

6000V

250AYS150A

472

136

2950

78

4.6

224

YB355M-2

280

1500

高压电机也可

250AYS150B

444

119

2950

77

4.2

187

YB355S4-2

250

1500

高压电机也可

250AYS150C

400

96

2950

76

4

138

YB355S1-2

185

1500

高压电机也可

250AYS150X2

500

303

2950

79

4.8

522

JBO710M2-2

630

2500

6000V

250AYS150X2A

472

272

2950

79

4.5

443

JBO710S2-2

560

2500

6000V

250AYS150X2B

444

230

2950

78

4.3

357

YB450S3-2

400

2500

6000V

250AYS1502C

400

190

2950

77

4

269

YB450S1-2

315

2500

6000V
