离心泵-离心泵叶轮应该怎么修复-北京八方泵业机械有限责任公司

离心泵叶轮的修复有多种方法，叶轮汽蚀修补的方法较多，如采用ARC高分子复合材料涂护、粉末喷涂(焊)、环氧树脂涂护以及橡胶、尼龙复合材料修补等，还有采用不锈钢镶嵌、堆焊等。采用环氧树脂高分子材料涂护具有施工方法简单、价格低廉等优点，而且效果好。【北】

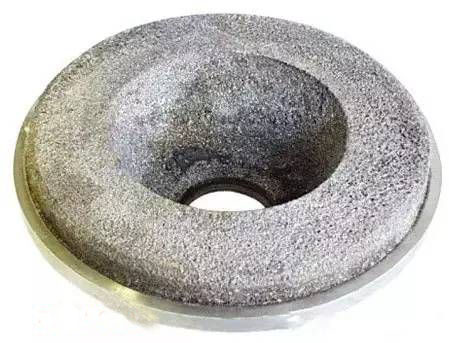

离心泵由于受泥沙，水流的冲刷，介质的腐蚀，水泵叶轮会逐渐磨损、腐蚀。叶片表面常形成沟槽或条痕，或受空蚀破坏，叶片出现蜂窝状的孔洞，甚至穿孔。如果叶片铸造时带有气孔、砂眼或夹渣，运行后表面容易出现气孔，甚至裂缝。【京】

通过优化配比，有针对性地调整材料的性能指标，显示出高强度的粘接力和吸收冲击能量的韧性，具有很高的抗汽蚀、磨蚀破坏的强度和硬度。【八】

常见修复方法：

1、堆焊修补法

堆焊前，用砂轮机打磨空蚀部位，清理表面的铁锈、杂物，直至露出光亮的金属本体，以使堆焊层和叶片结合更加牢固。清理后，将叶轮放入炭火中进行预热。采用和叶片材质相同的焊条或不锈钢焊条，要不脱皮、不破损，保持干燥，去除水分，以免堆焊中产生气孔。堆焊时，要采取往返焊，也可采取分层交叉压焊，每次堆焊量要少，防止叶片受热集中，产生应力变形。补焊后，用磨光机对叶片进行修整。修复后的叶轮，进行静平衡试验。以免叶轮高速转动时，由于附加重量的不平衡而产生离心力使水泵发生振动。【方】

2、铜丝修补法

对于针孔状的汽蚀，只要其孔洞没有连接成片，可用紫铜丝打人针孔，用锉刀锉光即可。处理前要先用磨光机清理叶片表面铁锈、污物，然后用氧一乙炔焰吹除气孔内杂物，再向孔内填充适当粗细的紫铜丝，同时用尖手锤敲击，将紫铜丝挤压、挤实到孔中，后用锉刀锉平。【泵】



3、气焊修补法

将叶轮放在炭火上加热到400-500℃，在补焊处挂锡，再用氧一乙炔焰把黄铜丝熔到需要修复的沟槽或孔洞中，焊完后移去炭火，用石棉板覆盖保温，让叶片缓慢冷却，以免产生裂纹。焊补后用锉刀按原有轮廓线进行加工修整。【业】

4、速成钢修补法

速成钢是一种固化前为胶泥状的粘接修补剂，固化后的强度高、硬度高、不收缩、不锈蚀，适合对钢、铁等金属材质出现的气孔、裂纹、砂眼等处填充与修补，具有较强的黏合效果。修补前，将拟修补处周围的浮锈、污物等清理干净，并粗糙化。取出速成钢塑料管中的胶体，将胶体内芯与外皮两种不同颜色的材料用手快速充分揉和成一色(约1～2min)，达到发热柔软为好。在速成钢胶体要凝固前，用力粘牢到修补处，并随胶体固化过程用力(手或工具)多次压实，增强胶与叶片的附着力。速成钢硬化后，用锉刀锉平。【公】



5、环氧树脂修补法：

按配合比、顺序取适量环氧树脂、乙二胺、邻苯二甲酸二丁酯、丙酮放在玻璃器皿中混合、拌匀。搅拌时注意胶黏剂的黏稠度，适量添加丙酮用量。配制好的环氧树脂好在20-30min内用完。用羊毛刷蘸取环氧树脂，刷涂叶片表面砂眼、气孔处，刷涂时用尖锥轻轻挤出砂眼、气孔中间的气泡，尽量涂匀涂实，同时用刮板轻轻刮平压实。待环氧树脂1-2h固化后，再刷涂2～3遍。后一遍涂刷时，务必使叶片表面光滑平顺。涂刷结束后，叶轮放在20-30℃及相对湿度较低的环境下，慢慢养护48h。待环氧树脂固化后，用锉刀或磨光机对叶轮轮廓线以及面层上的凸起进行修整。【司】



 以上这些方法便是叶轮的修复方法，如果需要技术支持服务，请拨打技术咨询电话：400-600-4460
