磁力泵磁力耦合器传动原理

发布时间:2022-6-27
八方业的磁力泵有:KCB不锈钢磁力泵YCB不锈钢磁力泵2CY不锈钢磁力泵和NYP高粘度磁力泵。

磁力传动的基本原理是利用磁体能够吸引铁磁物质以及磁体或磁场之间有磁力作用的特性,透过器壁传送功能,带动内部机件,达到力矩的无接触传递。

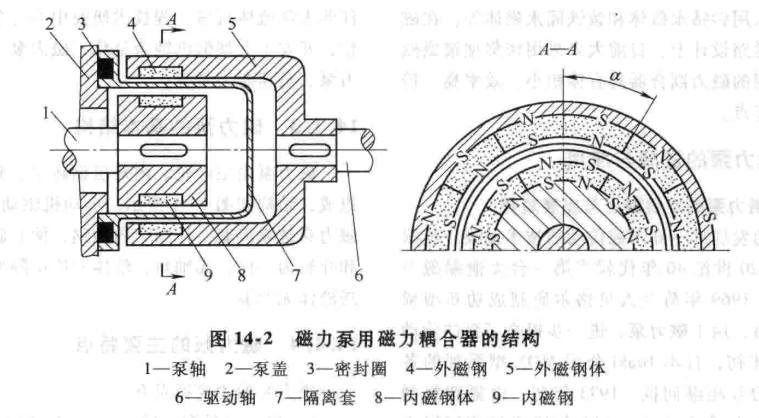

磁力泵用磁力耦合器的结构如图14-2所示,主要由泵轴、泵盖、密封圈、外磁钢、外磁钢体、驱动轴、隔离套、内磁钢体和内磁钢等组成,内外磁钢体是同心的。内外磁块分别由N-S极、S-N极一一相间排列分布。图14-2右侧是静态磁力耦合器内外磁钢的相对位置。

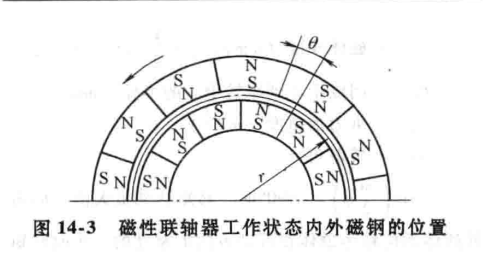

当磁力泵工作时,内外磁钢的状态如图14-3所示,即内外磁钢产生了一相位角Θ。

泵在没有运转的初始状态,内外磁钢在磁力的作用下一一对应。此时内外磁钢相互吸引,作用力是径向力,切向分力为零。当驱动轴旋转瞬间,内磁转子存在叶轮负荷,_初保留在原来位置。外磁转子旋转到_相位角时,由于内磁转子磁钢S-N极与外磁转子磁钢S-N极产生吸引力F1,在内磁转子下一磁钢N-S极与外磁转子磁钢S-N产生斥力F2F1F2合力为F,在F力的作用下带动内磁转子旋转,如图14-4所示。在_负荷的阻力矩下,F力矩与其平衡,内、外磁钢的相位角不变。即内外磁转子是同步旋转的。当负荷变小时,F力矩大于阻力矩,相位角变小,F1F2变小,F力减小,使得F力矩与阻力矩再次平衡。

八方泵业的磁力泵有:KCB不锈钢磁力泵、YCB不锈钢磁力泵、2CY不锈钢磁力泵和NYP高粘度磁力泵。
