泵(
YCB
齿轮油泵、
KCB
齿轮油泵、
2CY
齿轮油泵和圆弧齿轮油泵)在把原动机的功率传递给它所抽送液体的过程中,伴有各种功率损失,所以泵的输出功率
Pe
小于输入功率
P
,而输出功率与各种损失功率之和等于输入功率。泵内损失的大小可用泵的效率η来表示。
η
=Pe/p
泵内的功率损失主要有以下几个方面。
1.
机械损失和机械效率
泵内的机械损失由两部分组成。一部分是轴承和密封装置处的摩擦损失△
Pf
,原动机把功率
P
经过联轴器传递给泵轴,泵轴转动时要克服轴承和密封装置处的摩擦力矩,付出一部分功率△
Pf
,剩下来的功率
P
´才是经过轴传递给叶轮的功率。△
Pf
与泵的机械设计有关,与泵的水力设计无关。

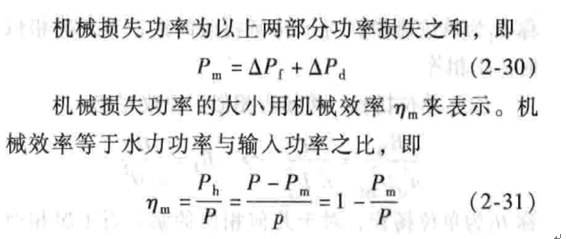

另一部分是叶轮在泵体内旋转时,叶轮的前后盖板外表面与液体的摩擦损失△
Pd
。这部分损失与叶轮直径大小有关,称之为圆盘摩擦损失功率。
P
´扣除这部分损失功率△
Pd
后才是由叶轮传递给液体的功率,称之为水力功率
Ph
。
kCB
齿轮油泵、
2CY
齿轮油泵、
YCB
齿轮油泵和圆弧齿轮油泵都属于齿轮油泵,齿轮油泵中圆弧齿轮油泵的效率是_的一般都是
60%
以上,比如
YCB10-0.6
的效率是
62%
,
KCB
和
2CY
的效率相对较低,比如
KCB55
的效率是
41%
,
2CY2.1
的效率是
58%
。
