外啮合齿轮油泵包括:
YCB
齿轮油泵、
KCB
齿轮油泵、
2CY
齿轮油泵、圆弧齿轮油泵和不锈钢齿轮油泵。

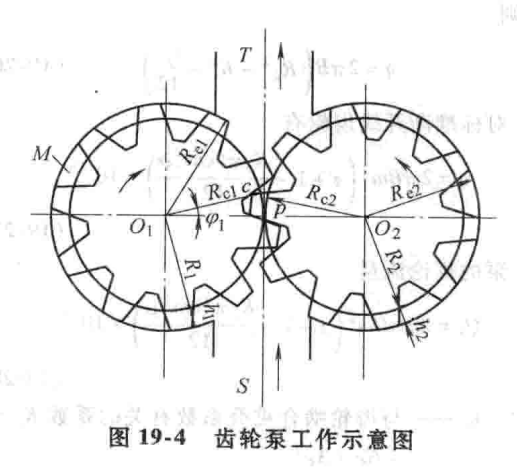

互相啮合的一对齿轮(图
19-4
)齿轮圆柱面积和两端侧面与泵壳内壁之间的间隙很小,在位于过渡区内的各齿槽与泵壳内壁之间,围成了一系列互不相同的密封空腔
M
。由啮合轮齿隔开吸入腔
S
和排出腔
T
。

当齿轮按图
19-4
所示方向旋转时,由于啮合轮齿逐渐退出啮合状态,使吸入腔
S
的容积逐渐增大,压力降低,液体流入进口吸入腔
S
。随后又进入封闭的空腔
M
,并由齿轮的转动被带至排出腔
T
,位于排出腔
T
内的两齿轮轮齿逐渐进入啮合状态,一个齿轮的轮齿逐渐占据另一个齿轮的齿槽空间,使
T
腔容积逐渐减小,腔内压力升高,液体排出。齿轮连续转动,上述吸、排过程_连续不断进行了。

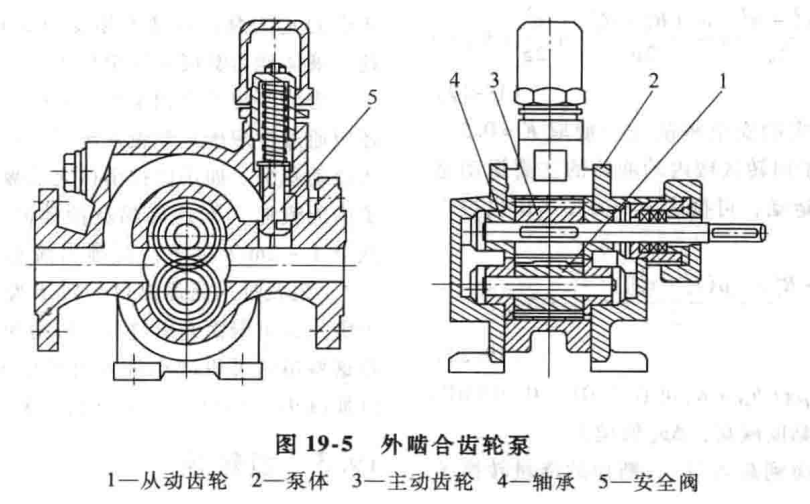

图
19-5
所示给出的是一台外啮合齿轮油泵的结构图。它的从动齿轮
1
靠与之啮合主动齿轮
3
驱动,两个转子用内置轴承
4
支撑。因齿轮与泵体之间的径向间隙以及齿轮与轴承间的轴向间隙都很小,轴承支承面和齿轮啮合面皆需润滑,故该齿轮油泵只适用与输送洁净、有润滑性的介质。
当输送无润滑性介质时,应采用外置轴承式齿轮油泵,它设置驱动同步齿轮,外置结构可采用润滑措施使轴承和同步齿轮得到充分润滑。这种泵的轴承间距大,高压下齿轮轴的挠度大,故不大适用于高压场合。
在高压齿轮油泵上,为_动密封间隙能小到足以满足高压要求,还常设置自动补偿结构。
