高粘度齿轮泵-NCB高粘度齿轮泵

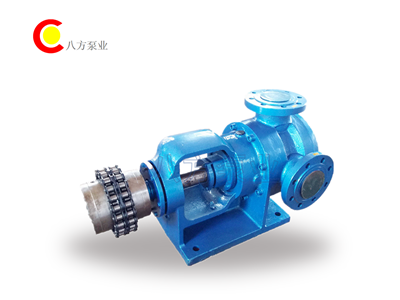

NCB高粘度齿轮泵

NCB高粘度齿轮泵采用内啮合原理,内外齿轮节圆紧靠一边,另一边被“月牙板’二隔开,齿轮同向转动,无困液现象,体积小,流量大,噪音低,寿命长。
供应商:北京八方泵业机械有限责任公司
电话:010-62227608 服务热线:400-600-4460

NCB高粘度齿轮泵详细介绍

     NCB系列不锈钢高粘度转子泵


    NCB型内啮合齿轮泵是一种结构新、性能良好的容积式液体输送泵。该泵采用齿轮内啮合原理,内外齿轮节圆紧靠一边,另一边被泵盖上"月牙板"隔开,形成进液和排液腔,主轴上的主动内齿轮带动其中小齿同向转动,在进液腔轮齿相互分离形成负压而吸入液体,轮齿在排液腔不断进入啮合而将液体挤压输出。

    该泵适用于多种工作用途,所输送的物料由轻质挥发性液体至重质粘稠液体,并能输送高温介质。泵在工作中无困油现象,运转平稳,噪音低、体积小、流量大、寿命长,维修方便。

    型号
    进出口径
    流量
    压力
    吸入真空
    转速
    配用电机
    装配形式
    重量
    外形尺寸
    型号
    功率
    NCB-1.2/0.3
    Gi"
    1.2
    0.3
    0.03
    500
    Y90L-6
    1.1
    W-L
    10
    234X140X140
    NCB-1.8/0.3
    G11/2"
    1.8
    0.3
    0.03
    500
    1.5
    W-L
    11
    254X153X153
    NCB-3/0.3
    3
    700
    Y100L-6
    1.5
    W-L
    NCB-6/0.5
    40
    6
    0.5
    0.05
    500
    3
    W-L
    70
    700X370X300
    NCB-8/0.5
    8
    570
    Y100L2-4
    3
    W-L
    NCB-12/0.5
    50
    12
    0.5
    0.05
    690
    Y132M1-6
    4
    W-L
    140
    800X550X420
    NCB-16/0.5
    16
    380
    Y132M2-6
    5.5
    W-L
    NCB-20/0.5
    20
    460
    Y132M-4
    7.5
    W-L
    NCB-12/0.7
    80
    12
    0.7
    0.05
    220
    Y160M-6
    7.5
    W-L
    330
    910X780X500
    NCB-18/0.7
    18
    310
    Y160L-6
    11
    W-L
    NCB-24/0.5
    24
    0.5
    0.05
    420
    Y10M-4
    11
    W-L
    NCB-30/0.5
    30
    520
    Y160L-4
    15
    W-L
    NCB-40/0.5
    12
    40
    0.5
    0.06
    230
    Y200L1-6
    18.5
    W-L
    750
    1240X1022X610
    NCB-50/0.5
    50
    290
    Y200L2-6
    22
    W-L
    NCB-60/0.5
    60
    350
    Y200L2-6
    22
    W-L
    NCB-70/0.5
    70
    410
    Y225M-6
    30
    W-L
    NCB-80/0.5
    80
    470
    Y200L-4
    30
    W-L
    NCB-100/0.5
    150
    100
    0.5
    0.06
    320
    Y280S-6
    45
    W-L
    NCB-120/0.5
    120
    380
    Y280M-6
    55
    W-L
    NCB-150/0.5
    150
    480
    Y280S-4
    75
    W-L


  •  NCB型内啮合高粘度泵采用内、外部两种润滑方式。轴承部分和泵腔工作部分由密封部分隔开。该型泵可配安全阀,当泵或管路系统过压时,安全阀打开,形成内部回流,确保系统安全。

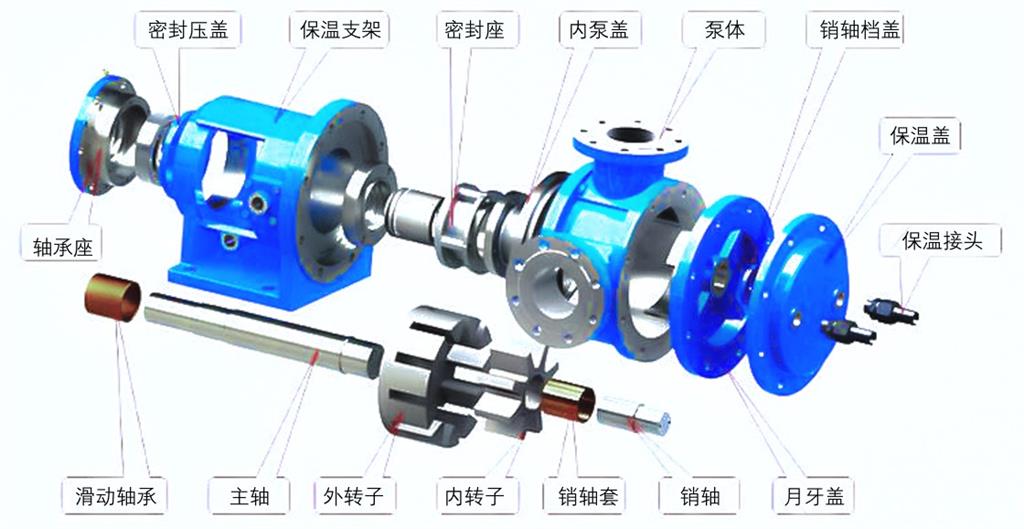

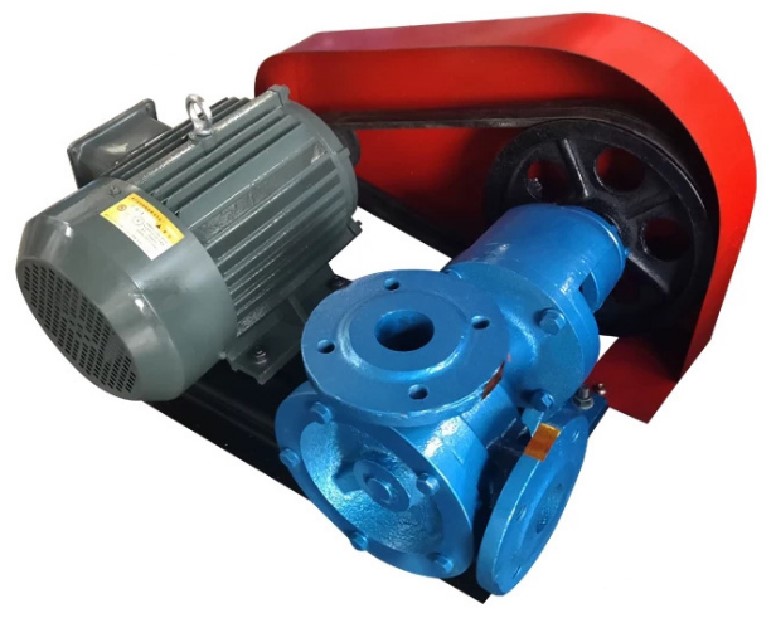

  • 泵由泵体、泵盖、安全阀部分、主动轴、内、外转子、托架、轴承等部件组成。泵装置由泵、电机和底座组成。泵和电机固定安装在底座上,传动方式有皮带传动和联轴器直联两种形式。

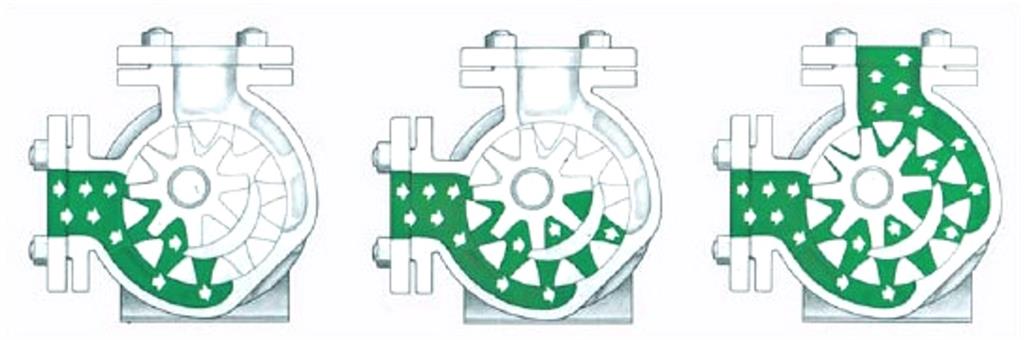

    具有内齿的主动齿带动内转子在全封闭的泵体内作同方向转动,泵壳和月牙板使吸入口和排出口隔开,转动时,在吸入口形成负压,液体被吸入,被转子带到排出口,受压排出泵体、完成了液体的输送。
